技術指標

1. 導聯：標準12導聯，12導聯同步采集

2. 液晶顯示:5.7英寸液晶顯示屏

3. 采樣率：1ms

4. A/D位數：12位

5. 記錄模式：手/自動6道、6+1道、12道，按下“MODE”鍵可以切換打印模式。

6. 測量參數：心率，P時限，PR間期，QRS時限，QT/QTC間期，P/QRS/T軸，RV5/SV1幅度，RV5+SV1幅度

7. 濾波器：交流50Hz/60Hz、肌電35Hz

8. 共模抑制比：≥101dB

9. 輸入回路電流：≤0.1μA

10. 輸入阻抗：＞50MW

11. 患者漏電流：＜10μA

12. 時間常數：≥3.2s

13. 頻響：0 .05～150Hz(+0.4dB,-3.0 dB)

14. 噪聲電平：＜15μVp-p

15. 耐極化電壓：±550mV

16. 靈敏閾：≤20μV

17. 靈敏度：2.5、5、10、20mm/mV四檔

18. 定標電壓：1mV±3%

19. 輸入電路：浮地輸入，具有抗除顫效應防護電路

20. 記錄方式：熱點陣打印系統：8點/毫米(垂直方向)40點/毫米(水平方向，25毫米/秒時)

21. 走紙速度：6.25 mm/s、12.5 mm/s、25 mm/s、50mm/s

22. 記錄紙規格：210mm×30m或210mm×20m卷紙，210mm×140mm×20m折疊紙

23. 電源：交流:100V-240V，50/60Hz，60VA；直流:內置14.4V-2200mAh可充電鋰電池

24. 連續工作時間：直流≥3小時、交流≥4小時

25. 顯示操作菜單、整機工作狀態、時間、心率和電極是否脫落等

26. 內置存儲器：可存450份以上病例

27. 顯示、打印語言：中/英文

28. 產品使用壽命10年

29. 選配軟件可以支持遠程會診和心電圖信息網絡化

30. 通過YY-0782分析型心電圖機專用要求

產品性能特點

1、12導聯同步心電采集；

2、7/10.1寸高清彩色液晶顯示屏，全觸摸操作，12導聯同屏顯示；

3、全鍵盤中文輸入（拼音輸入法和五筆輸入可選），可輸入病人的ID號、姓名、性別、年齡、身高、體重、血壓等信息；

4、配備高速高靈敏度熱點記錄系統，具有打印描跡深淺調節功，兼容210mm,215mm和216mm寬的記錄紙；

5、具有實時心電波形凍結功能，便于抓取病人重要心電波形；

6、精確的心電圖自動診斷功能，內置常見的心律失常病例，供用戶參考；

7、精確的心電圖自動診斷功能，具有心率超限報警功能，并自由設置是否打印測量分析報告；

8、心電圖機可以直接輸出JPG格式的心電報告，方便上傳網絡或醫院信息系統

9、大容量機身存儲（500例），可直接外插U盤/SD卡擴充存儲空間，隨時實現歷史數據的存儲，回放和打印，另外可以通過U盤/SD卡在電腦上直接導出心電數據，并進行心電數據的分析，診斷，存儲與打印，方便建立患者檔案并節約打印耗材

10、單通道/3通道/ (3+R)通道/(3+Ⅱ+V5)通道/雙列6通道/單列6通道/雙列12通道/單列12通道八種心電顯示組合模式；

11、3通道/(3+R)通道/(3+Ⅱ+V5)通道/ 6通道/(6+R)通道/12通道六種心電記錄組合模式；

12、手動、自動、節律、體檢等多種操作模式；

13、具有RS232通訊接口、USB接口和LAN網絡接口；

14、內置大容量鋰離子可充電電池，可連續工作24小時，打印1000份心電報告；

15、具有屏幕保護及長時間不用自動關機功能；

16、具有導聯脫落檢測功能，具有缺紙檢測提示功能；

17、設計美觀，便攜式隱藏手柄設計，方便攜帶；

18、寬電源設計，適應110-230，50/60Hz交流電源。

技術參數

產品型號:MK-1818A(常規)/MK-1818W(WiFi)

產品性能特點:
1、18導聯同步心電采集，可選擇9+9/12+6/6+6+6導記錄格式;
2、同時具有12導聯同步心電采集及多種記錄格式;
3、10.1寸高清彩色液晶顯示屏，全觸摸操作，18導聯同屏顯示;
4、通過內置軟件鍵盤觸屏點選輸入醫院、姓名、性別、年齡等信息;
5、配備高速高靈敏度熱點記錄系統，具有打印描跡深淺調節功能(可設置不同打印加熱)，還可通過降低紙速進一步保證打印效果(低速打印開)，兼容210mm,215mm和216mm寬的記錄紙;
6、具有實時心電波形凍結功能，便于抓取病人重要心電波形;
7、在信號不良或病人移動造成信號過載時通過功能鍵將輸入信號接地，此時屏幕顯示直線，過幾秒后信號恢復;
8、精確的心電圖自動診斷功能，內置常見的心律失常病例，供用戶參考;
9、精確的心電圖自動診斷功能，具有心率超限報警功能，并自由設置是否打印測量分析報告;
10、具有特征波形是否打印選項功能，可自由設置是否打印特征波形;
11、MK-1818W可通過WiFi無線連接電腦，從而實現在PC端訪問、編輯、下載及打印心電數據的功能;
12、大容量機身存儲(大于200例)，實現病例數據的存儲、回放和打印，同時本機已存儲病例可實現自由刪除或清空;

13、18通道/12通道/9+9通道/6+6+6通首/(3+節律+V1+V5)通道/單通道共六種心電顯示組合模式:
14、自動、預采集、手動、1導1分鐘(單導聯采集約60秒)、節律分析(單導聯采集約300秒，同時打印直方圖和趨勢圖)等多種操作模式;
15、內置可供用戶自行更換的可充電18650鋰電池(5x3.7V2000mAh);
16、具有屏幕保護(交流電模式，5分鐘不進行任何操作)及長時間不用自動關機(直流電模式，5分鐘不進行任何操作)功能;
17、具有導聯脫落檢測和指示功能(導聯脫落屏在各電極文字指示旁新增長方形色塊指示框，框色塊依紅→黃→藍→綠四種狀態指示導聯連接由完全脫落到連接良好的狀況)，具有缺紙檢測提示功能:
18、可選擇體檢模式，可縮減檢測時長;
19、設計美觀，便攜式手柄設計，方便攜帶;
20、寬電源設計，適應110V~230V，50Hz/60Hz交流電源。

十二導聯同步采集、同步測量、同步分析、同步熱敏記錄以及同屏顯示12道心電波形

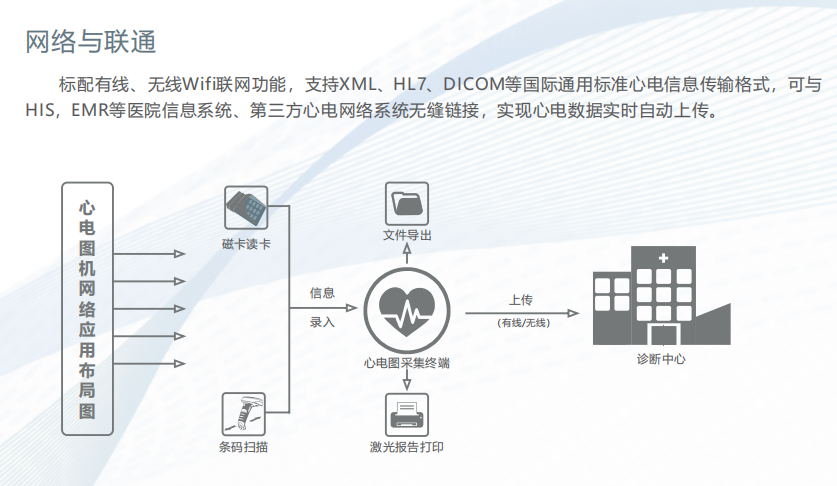

支持多種心電數據格式的輸出，如PDF、PNG、JPG、XML、HL7、DICOM等

E70十二道數字式心電圖機技術參數

1 心電采集顯示

1.1 信號輸入：12導聯同步采集，同步放大，12通道同步打印輸出

1.2 輸入方式：浮地輸入，具有除顫保護和起搏脈沖抑制電路

1.3 耐極化電壓：≥±500mV

1.4 時間常數：≥3.2s

1.5 頻率響應：0.05Hz -200Hz

1.6 增益類型：2.5、5、10、20、40、10/5、20/10、AGC（mm/mV）

1.7 輸入阻抗：≥50MΩ

1.8 輸入回路電流：≤50 n A

1.9 患者漏電流：≤10 μ A

1.10 共模抑制比：≥109 dB（帶AC濾波器）

1.11 A/D轉換：24位

2 心電波形測量和診斷

2.1 心率計算范圍：30bpm -350bpm

2.2 心率計算精度：±1bpm

2.3 心電波形測量信息：P時限、PR間期、QRS時限、QT間期、QTC間期、RR間期、RV5振幅、SV1振幅、RV6振幅、SV2振幅、RV5+SV1振幅、P波電軸、QRS波群電軸、T波電軸

2.4 診斷分析種類：≥140種

2.5 檢測結果支持明尼蘇達碼

3 記錄儀

3.1 記錄方式：熱敏點陣式

3.2 記錄速度：5 mm/s、6.25 mm/s、10 mm/s、12.5 mm/s、25 mm/s、50 mm/s

3.3 記錄紙寬度：210mm/215mm

3.4 記錄紙類型：卷軸熱敏記錄紙/折疊熱敏記錄紙

3.5 記錄類型：能夠實現不少于12種的打印方法輸出。（3×4、3×4+1R、3×4+3R、6×2、6×2+1R、6×2+3R 、12×1、手動3道、手動6道、手動12道、單導節律、三導節律等）

3.6 可外接打印機直接在A4紙上打印

4 輸入輸出接口

4.1 網絡接口：RJ-45（1個）TCP/IP ；升級、聯網功能

4.2 USB接口：USB Host（2個）連接USB設備，支持熱拔插

4.3 SD卡接口：標準SD卡

5   工作模式

5.1 手動模式、自動模式、節律模式、快速模式

6   存儲規格

6.1 內置存儲：1000組ECG記錄數據

6.2 外置存儲：支持SD卡和U盤存儲方式，可實現數據轉移和導入、導出

6.3 可選：PDF打印輸出

7   顯示

7.1 顯示器尺寸：8.0寸TFT LCD，全屏觸摸屏設計

7.2 顯示分辨率：800×600

8   操作

8.1 鍵盤輸入：標準PC104鍵盤（布局）可快捷實現記錄、模式選擇，快捷功能菜單選擇

8.2 觸摸屏操作：標準觸摸屏接口（4線）

8.3 可選配條碼槍

9   電池

9.1 電池類型：鋰離子可充電電池

9.2 電池容量：4000mAH，可連續使用3小時

            2000mAH，可連續使用1.5小時

數據準確

·50年歷史的Glasgow算法，全球首個將年齡、性別、種族、用藥及類型作為診斷考慮因素，確保診斷的精確性，對急性心梗的診斷尤為重要

·將急性心梗、急性心肌缺血、室顫室速、極度心動過緩、惡性心律失常等危重診斷結果作為危急值重點突出顯示，便于醫務工作者第一時間發現問題及時救治

操作簡單快捷

·1-2-3步操作，開機-輸入病人ID-心電采集，完成心電圖報告簡單快捷，從容應對繁忙的心電圖檢查

·標準電腦全鍵盤最大化使用的便利性，友好的快捷鍵保證一目了然的工作流，選配的觸摸屏帶來更舒適便捷的體驗

強大的數據管理

·內置存儲高達800份報告，PDF格式的報告通過U盤直接導入電腦進行查看或儲存，無須額外的軟件，管理簡單方便且節約成本

·將XML格式報告無線或有線的方式上傳到量身定制的CardioVista心電瀏覽軟件上，實現流程自動化，最大限度提高用戶工作效率

·將XML格式報告無線或有線的方式上傳至醫院的心電管理系統，對全院的心電信息進行信息化管理，實現流程制動化，最大限度提高用戶工作效率，為臨床科研提供數據支持

·可以連接外置激光打印機，將ECG報告直接打印于A4紙，節約成本且易于保存
